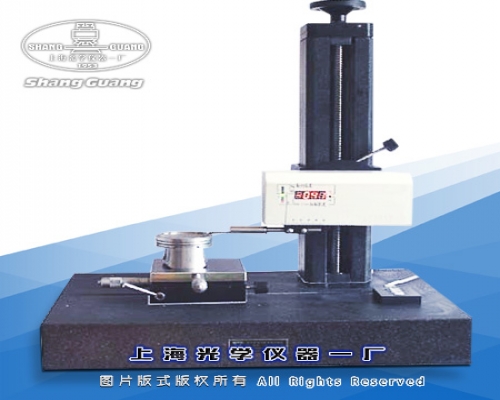

SG-1C(3型)表面粗糙度測試儀
一、產品簡介
SG-1C(3型)表面粗糙度測試儀用于計量室及生產現場對工作表面粗糙度進行高精度的測量，該儀器可對零件平面、軸向母線表面的粗糙度進行測試，依據GB1031-83及ISO,DIN等標準設計，達到同類先進產品的水平。SG-1C(3型)表面粗糙度測試儀采用接觸式方式，能迅速精確直觀地測量出表面粗糙度值，儀器采用電感式探頭，測量誤差小，重復性好，鉆石觸針經久耐用，配置16位單片微處理器，智能化程度高，使用特別方便，能迅速讀出Ra,Ry,Rz等參數，并可根據需要打印出全部測試數據及輪廓圖形，LCD能顯示測量過程中的觸針位置，避免人為造成的誤差。
二、技術規格
評定參數 | Ra.Rt.Ry.Rmax,Rz(DIN), Rz(ISO),R3z,Rp,S,Sm,tp | ||
測量范圍 | Ra:0.01-10μm | ||
觸針位移 | ±40μm | ||
分辨率 | 0.005μm | ||
顯示方式 | 4x16帶背光照明LCD | ||
小孔測量范圍 | ≥φ6mm | ||
儀器總誤差 | ≤10% | ||
取樣長度mm | 0.25 | 0.8 | 2.5 |
測量長度mm | 1.5,1.75,2 | 3.2,4,4.8 | 10,12.5,15 |
測量速度mm/sec | 0.1 | 0.32 | 1 |
儀器體積 | 300x500x450 mm | ||
儀器重量 | 18 kg | ||
儀器電源 | 220 VAC ±10%, 50Hz | ||
標準配件，附件 | X-Y工作臺 | ||
